インクジェットプリンター目詰まり解消の最終手段|キャノン MP-640

PC・IT機器
この記事は約7分で読めます。

今回はちょっといつものジャンルとは違うプリンターの話です。
興味ある方は少ないかもしれませんが、誰かの役に立ちそうな気がするので書いておきます。

2010年4月に購入したインクジェットプリンター、キャノン MP-640
染料インク4色+顔料ブラックの5色で、顔料ブラックはにじみが少ないので普通紙にも文字をくっきり印刷できます。それが気に入って購入しました。

これは困った!年賀状作成の時期に、プリント異常が発生!

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8401
2年前(4年使った辺り)に、プリンターヘッドのキャリッジ(ヘッドを右に左に動かす部分)に異常が発生しました。問い合わせると修理代は9,500円だと。
うーん、新しいのを買った方が良いのか迷う価格でしたが、たまたま交換インクを買ったばかりだったこともあり、修理してもらうことにしました。一応そこから1年は保証が付くらしいし。
修理から帰ってきてから問題なく稼働しておりましたが・・・

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8402
修理してから2年半が経過した先日、顔料ブラックが少しかすれるようになったので、ヘッドクリーニングをしましたが、改善されないのでもう一度クリーニングしても全然改善されず。というか、クリーニングしたら症状がさらに悪化・・・

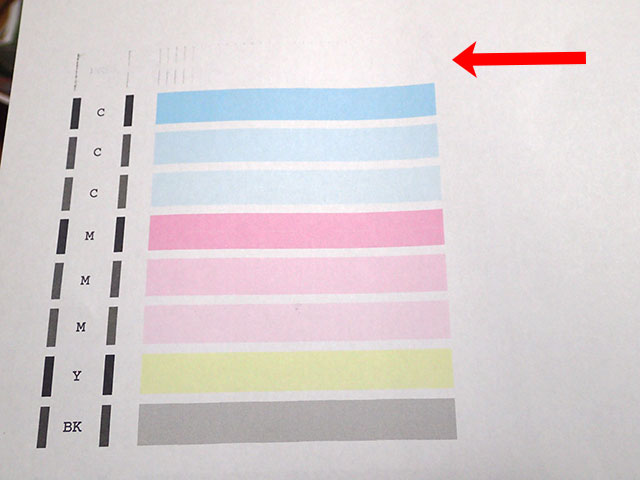

写真がノズルチェックパターンを印刷したもの。赤矢印のところに顔料ブラックが印字されているはずなんですが、全くダメ。
もうこれ以上修理をするつもりはないので、自力で解決できなければ買い替えようと思います。

ちょうど親に年賀状作りを頼まれていてプリントアウトしようとしたら、こんなことになるなんて・・・ともかく早急に解決しなくては。

インクジェットプリンター、ノズル詰まり解消の最終手段。

ネット検索していたら、こちらのブログにMP-600のヘッドを洗って復活した記事が載っていました。型番が近いからMP-640でもやってみる価値はありそう。
ただ、このヘッドを洗う方法はあくまで印字されない原因がヘッドのノズル詰まりである場合のみ有効なので、他に原因がある場合は当然ながら改善されません。
ともかくやってみよう。

それとは別に、ノズルの詰まりを解消するためのクリーニングカートリッジというのも販売されているらしい(楽天で見るアマゾンで見る)。
ヤマダ電機に見にいったら、ちょうどこのプリンター用の在庫があった。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8403 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8404
写真1枚目は普段使っているカートリッジ。純正品は高いのでエレコムの互換インクを使っています。メーカーはもちろん純正品を使えと言ってますが、エレコムやサンワサプライの互換インクならまず問題はありません。それがノズル詰まりの原因になることもないでしょう。
写真2枚目がヤマダ電機から買ってきたクリーニングカートリッジ。
これはこの機種用に作られた専用品なので威力がありそう。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8405 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8406
パッケージには「プリントヘッドの劣化・破損などによる印刷異常を直すことは出来ません」と書かれています。そりゃそうだ。
中身はこんな感じ。染料用のインクカートリッジと顔料用のインクカートリッジ、補充用のクリーニング液など。

プリントヘッドは簡単に取り外して洗えるのだ。

とりあえず、プリントヘッドを洗ってみます。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8407 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8408
まずインクカートリッジを全部外します。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8409 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8410
グレーのレバーを引き上げて、プリントヘッドを取り出します。
あっけないほど簡単に取り外せます。
キャノンのインクジェットプリンターを修理に出すと一律9,500円かかるそうだけど、プリントヘッドがこんなに簡単に取り外せるなら、パーツとしてこれだけもっと売ってくれればいいのに。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8411 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8412
取り出したプリントヘッド。
5つの円い部分からインクを吸収して、底面のプリントヘッドからインクを出して印字します。底面の赤矢印は染料インク4色のヘッドで、黄矢印は顔料ブラックのヘッド。インクでかなり汚れてますね。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8413 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8414
適当な容器に45℃前後のお湯を入れ、そこにこのヘッドを入れて洗います。
写真2枚目は背面の基板。ここは濡らさない方が良い、たぶん。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8415 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8416
こんな感じでお湯に浸けて揺するように洗うと、インクが溶け出てきます。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8417
ペーパータオルに置いてみると、プリントヘッドからインクが出てきます。
だけど、やっぱり顔料インクのヘッドからはインクが出ていないもよう。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8418 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8419
ある程度洗ったら、濡らしたペーパータオルの上に軽く押し当ててみます。
ジワッと色が浮かんできたら、インク経路の詰まりがない状態です。
やはり顔料ブラックのところからは黒色がにじみ出てこない。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8420 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8421
背面に水をかけないように、インク吸収口に流水をかけてみます。
ペーパータオルの上においてみると、今度は顔料ブラックもインクが出ています(写真2枚目赤矢印)。
この時点で「これはいける!」と確信。さらに洗浄します。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8423 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8424
きれいになったヘッド。
インク吸入口周辺の水分を綿棒で拭き取ります。
それからしばらく遠くからファンヒーターの温風を当てながら自然乾燥。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8425 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8426
底面のプリントヘッドも綺麗になってスッキリ。
完全に乾いたところで、プリンターにセット。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8427 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8428
元通りに装着。グレーのレバーを押し下げて固定。
これでもう直ったんではないかと思うけど、せっかく買ったので念入りにクリーニングカートリッジも使います。

念のため専用のクリーニングカートリッジも使います。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8431 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8432
オレンジ色のテープを剥がします。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8433 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8434
カートリッジを逆さまにしてL型キャップを外して、取り付けます。
今回は印刷異常があるのは顔料インクだけなので、1本だけ取り付けます。
クリーニング液注入口のオレンジ色のゴム栓を引き抜きます。

プリンターのトップカバーを閉じて、電源ボタンを切ります。
この状態で7〜8時間以上(一晩を目安として)そのまま放置。
これで、インク流路に固まったインクを溶かしてくれるはず。すでにお湯で洗ってある程度キレイになっているはずだけど、念入りにやります。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8435 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8436
一晩たったら電源投入。インクカートリッジが入っていないのでエラーメッセージが出ます。
取り外してあったクリーニングカートリッジのオレンジのゴム栓をします。手で押し込めないので、専用のピンを使って押し込みます。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8437 161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8438
オレンジ色のテープが貼られていた部分にセロテープを貼ります。
L型キャップを装着。次回も使えます(クリーニング液が無くなったら補充できます)。

161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8439
インク吸入口の周りに、クリーニング液が付着しているので綿棒できれいに拭き取ります。
あとはもう一度インクカートリッジをセットして、ヘッドクリーニングをします。

これだけやれば直ったな。直ったに違いない!

さぁ、ノズルチェックパターンを印刷してみようではないか。

用紙を入れて印刷GO!

あれ?あれれ?


161126mp640%e3%83%98%e3%83%83%e3%83%88%e3%82%99%e6%b4%97%e6%b5%8440
絶対直ったと確信していたのに、全然直ってない(>_<)
単純なノズル詰まりだったら直っていたはず。何か他に原因があるようだ。
もしかしたら、顔料のインクカートリッジ自体のトラブル。であれば、インクカートリッジを新しいのに替えてみればいいんだけど、もうこれ以上カートリッジは買いたくないし、、、プリンタ本体側の基板の問題も考えられる。ここまでだな。

何かを自分で修理する時に、途中で「これだ!」とひらめくことがあるけど、その場合は大体うまくいく。今回も顔料ブラックインクが出てくるようになった時点でイケると思ったんだけど、ダメでした。

それでもやってみる価値はある方法だと思う。

今回は直りませんでしたが、キャノンのインクジェットプリンターのノズルが詰まって、ヘッドクリーニングしても良くならない場合。そして、修理に9,500円かけるくらいなら新しいのを買った方が良いかなと思ったら、最後の手段としてヘッドを外して上記の要領で洗ってみて下さい。他メーカーでもヘッドが簡単に取り外せるならやってみると良いと思います。
単純にインク詰まりだった場合は、直る確率は高いと思います。

ヘッドのノズルがつまらないようにするには、時々印刷することですね。
用もないのにプリントアウトするのはもったいない気がしますが、ノズルが詰まるとヘッドクリーニングをしなければならず、その時にインクを大量消費するのでそちらの方がもったいないです。
インクジェットプリンターは、使い過ぎても壊れるし、使わなすぎても壊れる。
なかなか難しい機械なのです。

結局、悪あがきせずに素直にプリンターを買い替えた方が良かったという話ですが、やれることはやってダメだということがはっきりしたのでスッキリしました。
MP-640は6年半よく働いてくれました。
親の年賀状もだけど、自分の年賀状も作らなきゃなので、早速新しいプリンターを購入したのでした。
・・・プリンター購入編につづく。
